Descripción
Nuestro sistema de enchufes de baja tensión con conexión rápida es ideal para proporcionar conexiones de cable de forma fiable, segura y cómoda para las industrias mineras, petróleo y gas, marina, túneles y otros sectores industriales
Capacidad y Dimensiones de Cables
Todos los enchufes de baja tensión tienen un voltaje nominal de 1.100 V a nivel del mar. Para configurar correctamente los componentes del acoplador, es necesario conocer el tamaño real del cable y sus dimensiones.
| Corriente Nominal Amperes | Sección del Cable de Fase AWG/MCM |
| Hasta 160 | #8 – #2 |
| Hasta 240 | #2 – 2/0 |
| Hasta 320 | 1/0 – 250MCM |
Características
- La disposición de hilos piloto que se conecta en último lugar y se desconecta en primer lugar, junto con una conexión a tierra que se desconecta en último lugar y se conecta en primer lugar, garantiza que las fallas sean de fase a tierra y no de fase a fase.
- Sistema de prensa patentado que comprime uniformemente los alambres de fase, distribuyendo uniformemente la presión y maximizando el contacto superficial para una conexión de baja resistencia y térmicamente eficiente.
- Un accesorio de entrada, compuesto por una abrazadera de cable y un sello hermético, que proporciona un agarre seguro del cable y un cierre impermeable.
- Un cuerpo de aluminio fundido de alta calidad, que hace que el enchufe sea más ligero y duradero.
- Un sistema de cierre con cáncamo que proporciona un esquema de seguridad rápido y fácil de usar. Este sistema es resistente a la contaminación por suciedad.
- Todos los accesorios son de acero inoxidable y bronce para una mayor longevidad y confiabilidad.
- Las piezas de conexión son de cobre de alta calidad, diseñados para ofrecer unas propiedades óptimas de transferencia de corriente y calor con una baja resistencia a la inserción y una oxidación mínima.
- Piezas reemplazables.
- Resistente al agua.
Certificaciones
- CSA Certificate 1009622 Industrial Cable Couplers rated 600VAC (Phase-Ground) or 1100VAC (Phase- to-Phase), CSA Enclosure Type 6P.
- CAN/CSA-C22.2 No. 0-M91 General Requirements.
- CAN/CSA-C22.2 No. 182.1 Industrial Use, Special Use Attachment Plugs, Receptacles and Connectors.
- NRC Certificate 1104 Flameproof Electrical Cable Coupler rated to 240A, 1100V.*
Configuraciones

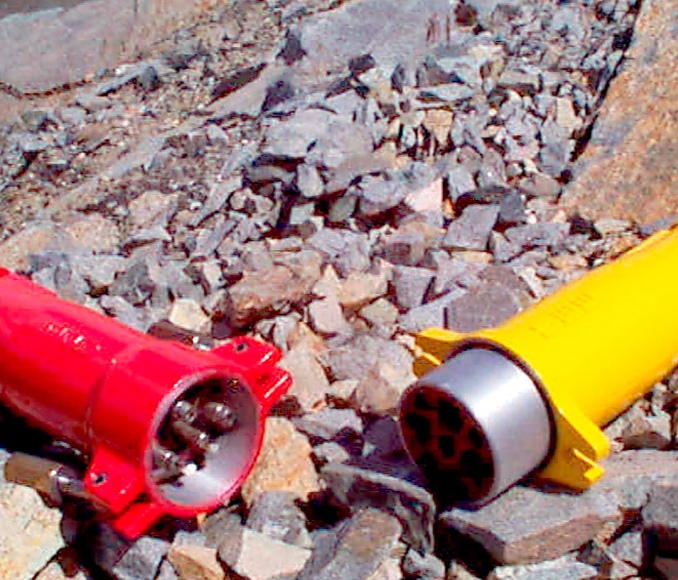

MC =Macho Volanta
FC =Hembra Volante

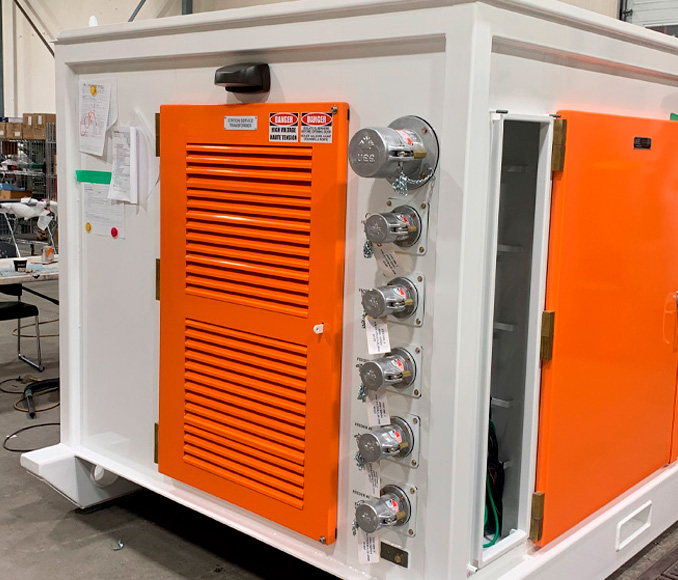

MF =Macho Empotrado

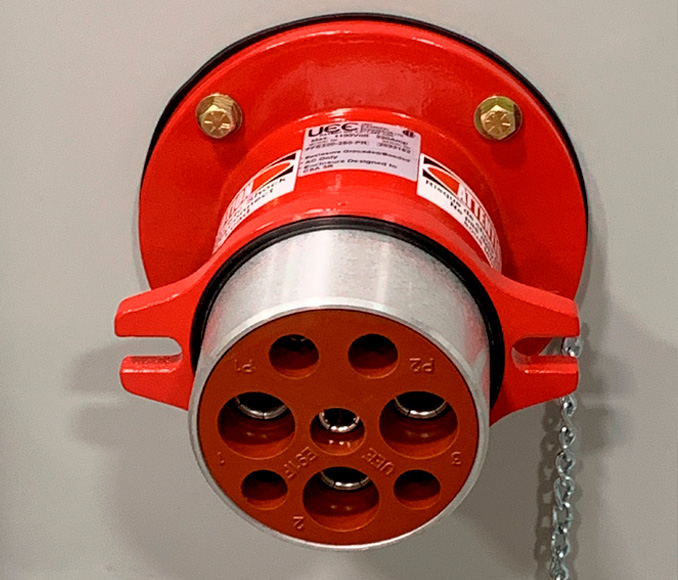

FF =Hembra Empotrado
JC =Caja de conexión
TC =Tapa de Enchufe
